CNC машина
или машина с цифрово-програмно управление
-
контролер за Mach3;
LZ4GV |
Application | File Types | 3axis_Mach3_ |
| принципна схема 3 оси |  |
Download | |
| принципна схема 4 оси | |
Download | |
| печатна платка | Bottom Layer | |
Download |
| използвани компоненти | |
Download |
-
входно-изходна буферна платка;
-
на празното място се поставят различни контролери (DeskCNC2,Mach3) и се свързват посредством 3 10pin лентови кабели;
-
LZ4GV |
Application | File Types | CNC_IO_ |
| принципна схема | |
Download | |
| печатна платка | Bottom Layer | |
Download |
| разположение на елементите | |
Download | |
| габарит |
|
Download | |
| използвани компоненти | |
Download |

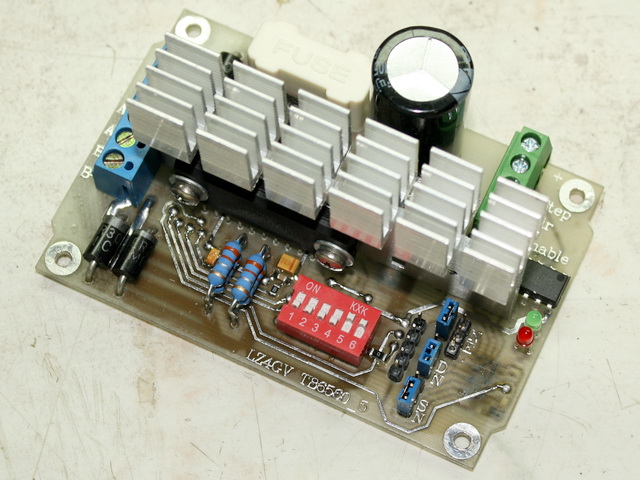

- драйвер 3A / 8-36V за 1 биполярен стъпков мотор използващ драйвер TB6560AHQ;
- тока може да се настройва в рамките до 3А чрез промяна на DIP ключетата или съпротивленията в токоограничителната верига;
- микростъпките могат да се променят чрез DIP ключетата;
- чрез промяна на джъмперите могат да се инвертират всички входове;
- входа "Enable" може да се позволи или забрани;
- оптроните развързват галванично драйвера.
LZ4GV |
Application | File Types | TB6560x1_ |
| принципна схема | |
Download | |

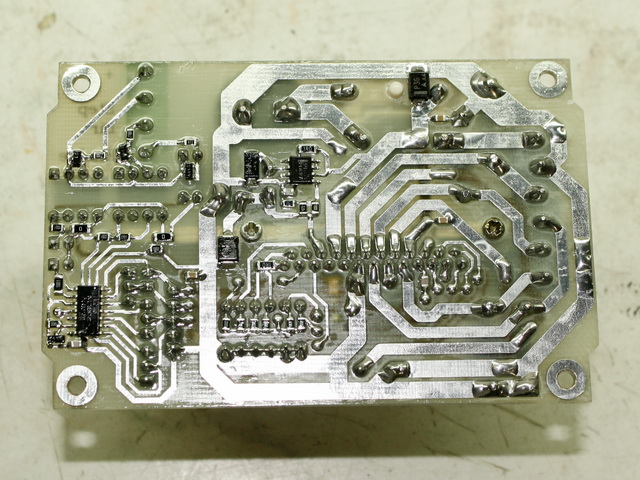

| PCB | Top Layer | |
Download |
| разположение на елементите | |
Download | |
| габарит | |
Download | |
| използвани компоненти | |
Download | |
| магазин |  |
Link |
- изходен драйвер за 3 биполярни стъпкови мотори използващ драйвер TB6560AHQ;
LZ4GV |
Application | File Types | CNC_3Axis_ |
| принципна схема | |
Download | |
| печатна платка | Bottom Layer | |
Download |
| разположение на елементите | |
Download | |
| габарит |
|
Download | |
| използвани компоненти | Цена 60$ в eBay | |
Download |
Mach3 не позволява периода Tstep да се
настройва повече от 15uS.
Разчита се на Toff на оптрона за да удължи времето необходимо за
правилната работа на драйвера.
