USB интерфейс към RS-232, RS-485, ISO-9141, Yaesu, .....
-
Използва се един основен модул USB към UART, като към него се закача съответният интерфейс.
-
Предварително трябва да се програмира FT232xx и след това да се инсталират драйверите за виртуален COM-Port. Подробна информация ще откриете на http://www.ftdichip.com/
-

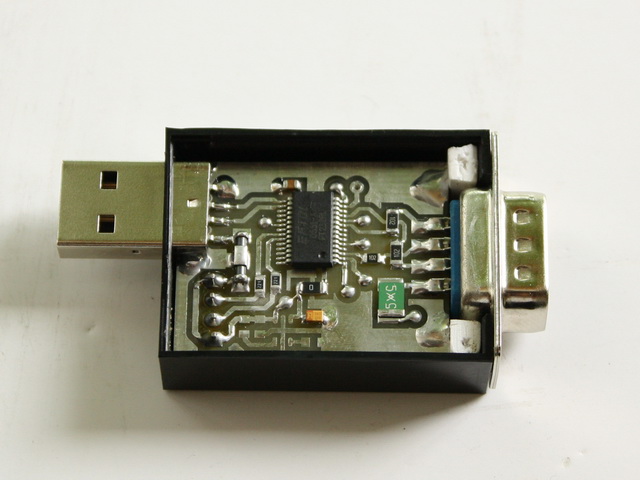

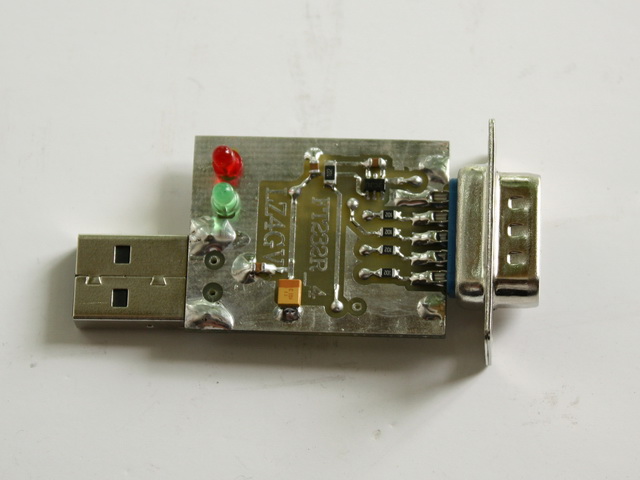

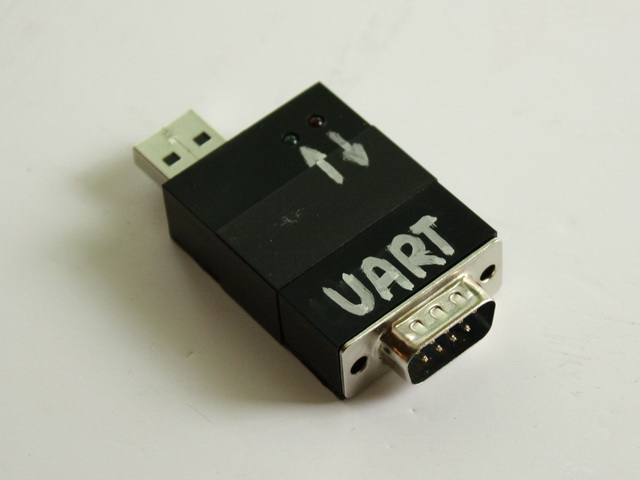

USB към UART посредством FT232RL:
|
LZ4GV |
Application |
File Types | FT232RL_ |
| принципна схема | USB --> UART FT232RL |  |
Download |
| PCB | PCB | |
Download |
| използвани компоненти | |
Download |
- USB към UART посредством FT232BM:
|
LZ4GV |
Application |
File Types | FT232BM_ |
| принципна схема | USB --> UART FT232BM | |
Download |
| PCB | PCB | |
Download |
| използвани компоненти | |
Download |
-

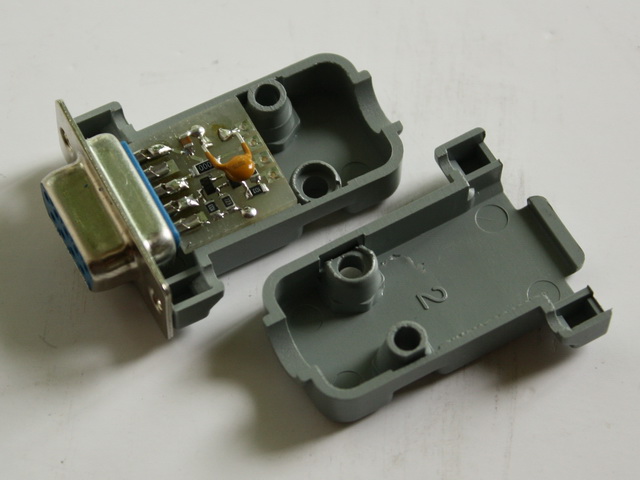

UART към Siemens C35,C45.....:
LZ4GV |
Application |
File Types | Siemens_ |
| принципна схема | |
Download | |
| PCB | PCB | |
Download |
| използвани компоненти | |
Download |
-
UART към RS-232:
LZ4GV |
Application |
File Types | RS232_ |
| принципна схема | |
Download | |
| PCB | PCB | |
Download |
| използвани компоненти | |
Download |
-
UART към RS-485:
LZ4GV |
Application |
File Types | RS485_ |
| принципна схема | |
Download | |
| PCB | PCB | |
Download |
| използвани компоненти | |
Download |
-
UART към ISO-9141:
LZ4GV |
Application |
File Types | ISO9141_ |
| принципна схема |  |
Download | |
| PCB | PCB | |
Download |
| използвани компоненти | |
Download |
-

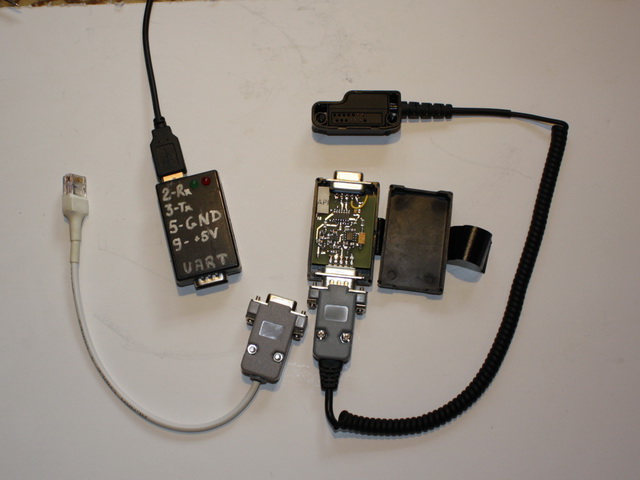

UART към Yaesu (програмиране на радиостанции Yaesu)
|
LZ4GV |
Application |
File Types | Yaesu_ |
| принципна схема | |
Download | |
| PCB | PCB | |
Download |
| използвани компоненти | |
Download |
