Електронна брава управлявана от RFID ключ

  • След монтиране на приемника позволява да се програмират в него 10бр. ключа на които ще реагира от типа ЕМ4100 или ЕМ4102.

    • 3бр. клиентски;

    • 7бр. сервизни;

  • Програмирането се извършва посредством четири предварително зададени ключа (в EEPROM паметта на микроконтролера).

    • Save Client Key - записва поредния Client Key /address 0x2110 - 0x2117/

    • Clear Client Key - изтрива всичките три Client Key /address 0x2118 - 0x211F/

    • Save Service Key - записва поредния Service Key /address 0x2120 - 0x2127/

    • Clear All Service Key - изтрива всичките седем Service Key /address 0x2128 - 0x212F/

  • Първо се подава към приемника Save Client Key или Save Service Key после той чака нов ключ за да го запише в паметта. Броят 'beep' оказва номера на запис. Ако се повтаря не го записва в нова клетка.

  • Всички настройки се записват в EEPROM, така че след отпадане на захранването не ги забравя.

Вариант ЕМ4095 приемник:

  •  Светодиода мига при липса на ключ до датчика, при доближаването му към датчика светва постоянно и включва изхода- нормален режим:

    • LZ4GV

    		 Application File Types
    принципна схема   Download
    PCB Download
    използвани компоненти   Download

    Software

    		 PIC12F629 .asm/.hex Download

    Software Card Reader

    		 PIC12F629 .asm/.hex Download

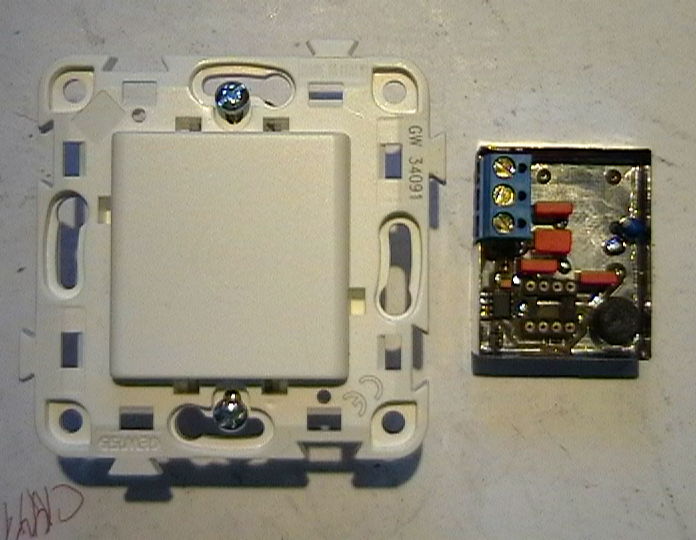

    Вариант U2270 приемник:

  •  Светодиода мига при липса на ключ до датчика, при доближаването му към датчика светва постоянно и включва изхода- нормален режим:

    • LZ4GV

    		 Application File Types
    принципна схема   Download
    PCB Download
    използвани компоненти   Download

    Software

    		 PIC12F629 .asm/.hex Download

    Software Card Reader

    		 PIC12F629 .asm/.hex Download



    • Кодовете на 4 програмиращи ключа трябва да се програмират предварително в  EEPROM на микроконтролера на работните програми!!! Това се прави като предварително прочетем кода записан в тях чрез софтуера "Reader":

      • заделяме четири RFID карти които в бъдеще ще ползваме само за програмиращи ключове;

      • програмираме четящия софтуер в PIC12F629 микроконтролера и го поставяме на платката;

      • включваме захранването и при подаване на "програмиращ" ключ към четеца след получаване на сигнал 'beep' в EEPROM на адрес 0x2100 се записва кода му;

      • сваляме контролера от платката слагаме го на програматора и го прочитаме, информацията от адрес  0x2100 до  0x2107 /EEPROM/ отговаря на прочетената карта записваме го на лист;

      • това действие се повтаря за четирите програмиращи ключа;

      • приетия код от листа се добавя в началото на софтуера или директно в паметта на работен софтуер на адресите за програмиращи ключове:

        • програмиращ Client Key /address 0x2110 - 0x2117/

        • изтриващ Client Key /address 0x2118 - 0x211F/

        • програмиращ Service Key /address 0x2120 - 0x2127/

        • изтриващ Service Key /address 0x2128 - 0x212F/



    • Управление на електронна брава с контрол на достъпа:

    • предаването на информацията към компютъра се извършва посредством радио връзка (осъществена от rfPIC12F675F) с параметри:

      • честота на излъчване - 446,000MHz*;

      • изходна мощност - > 12dBm;

      • модулация - честотна

      • девиация -  +/-5kHz

      • тип на модулиране на предаваните данни - Manchester

      • скорост на предаваните данни - 1200bps

    • изпраща към компютъра кода на картата в ASCII формат, дали и какво действие е се е извършило:

      • отключване;

      • програмиране;

      • оказан достъп и др.

    • основната платка остава същата, но вместо PIC12F629 към цокъла на микроконтролера се се включва платката с предавателя rfPIC12F675;

    • приемника ще откриете ТУК*;

    LZ4GV

    		 Application File Types RFID_RF_
    принципна схема   Download
    печатна платка Стандартен модул на FM радио-предавател на данни Link

    работен софтуер

    		 rfPIC12F675F .asm/.hex Download
    използвани компоненти   Download
