Захранващи устройства с входно напрежене 220Vac

Импулсните захранвания са изключително качественни, производство на DELTA Electronics, ASTEC-Emerson.

част от тях са нови, други са използвани, но профилактирани и тествани;
монтирани са в метални кутии;
имат активно охлаждане - от 1 до 3 вентилатора с външно и вътрешно регулиране на оборотите;
имат защита от претоварване, прегряване, късо съединение в изхода;
сигнализира при високи пулсации в изходното напрежение причинени от остаряване на изходните кондензатори;
работят в много широк диапазон на захранващото напрежение;
захранващия вход ~220V е с букса като за компютър;
изхода е на специализирана букса която на се предоставя, така че трябва да се запоят кабели;
мощността на импулсното захранване е реална и може да се натоварва до максималния ток;
притежават захранващ източник stand-by, които работи независимо от това дали е включен или изключен мощния източник;

Притежава защита от късо съединение и претоварване;

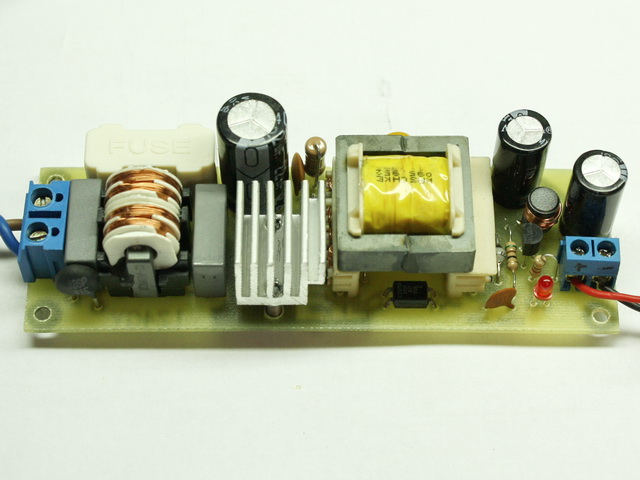

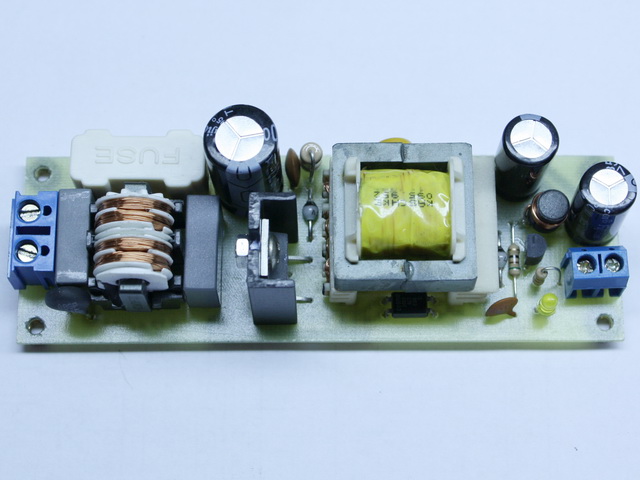

Използваният импулсен трансформатор е от компютърно захранване. Понякога изводите на трансформатора са разменени затова и има два варианта печатни платки.
Модула измервател на ток напрежение и енергия ще откриете тук

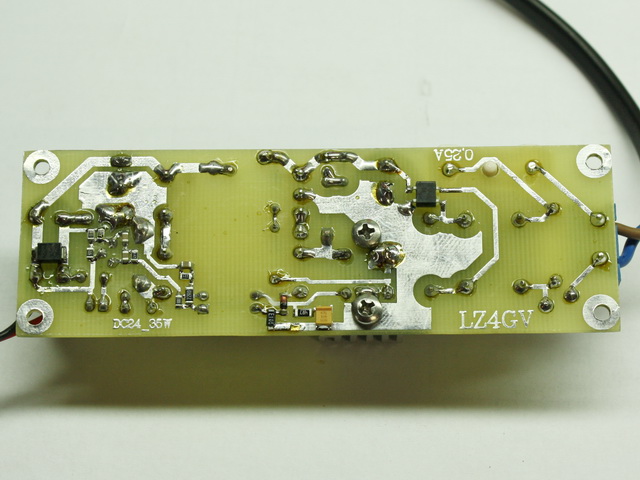

Пътечките на вторичната страна се удебеляват като се дублират с меден едно-жилен проводник 2,5mm² запоен директно върху тях.

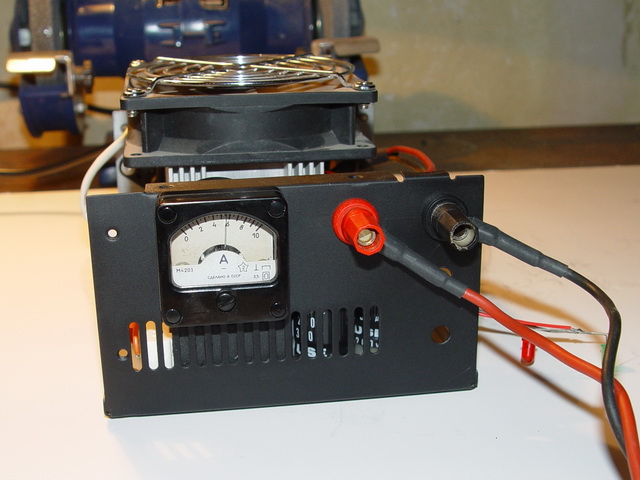

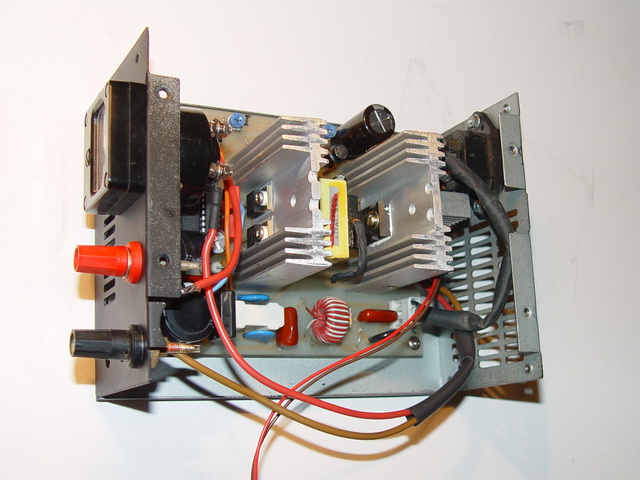

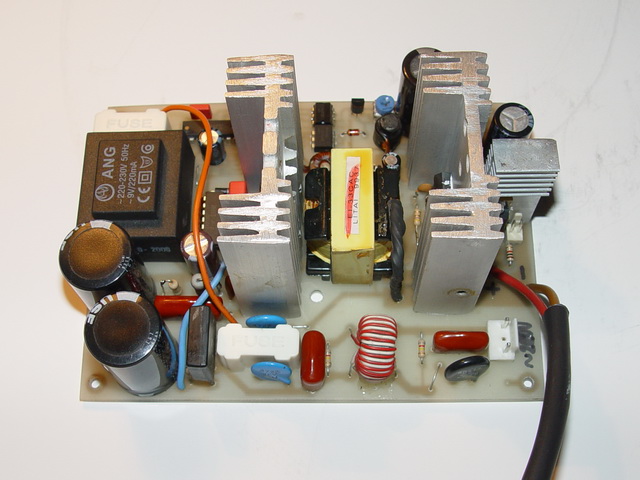

Схема представлява постоянно-токов захранващ източник 13,8V / 8A (12А за кратко време) с ограничение по мощност.
Ако поради някаква причина по време на работа изходното напрежение падне под 8V захранването изключва.

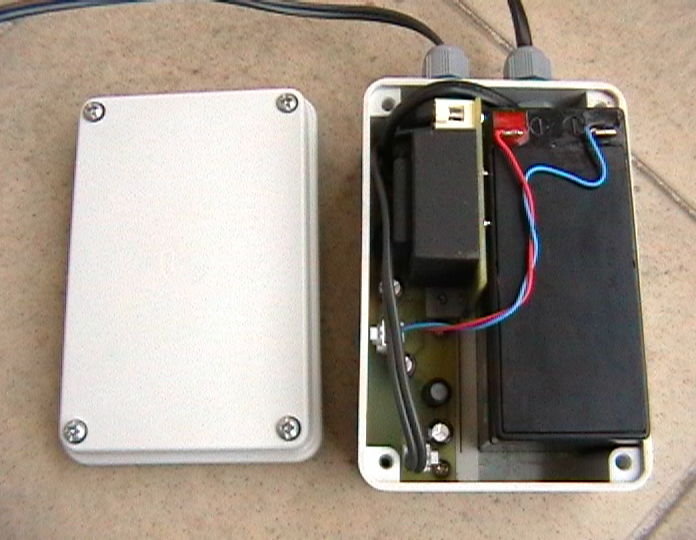

използва се за захранване на устройства, за които е недопустимо спирането на захранващото напрежение - комуникационни устройства, модеми, телефони, електронни брави и др.;
зарежда оловния акумулатор до необходимото напрежение посредством генератор на ток;
предпазва акумулатора от пълно разреждане;
понижава захранващото напрежение до необходимата стойност;

LZ4GV	Application	File Types	DC5_10W_
принципна схема	TNY276PN & Transf. from PC Power Supplies		Download
печатна платка			Download
използвани компоненти			Download
