Печатни платки в домашни условия

Разглежда се вариант, при който експонирането се извършва със светодиоди.
Предимствата при този метод са:
- точно регулиране на количеството светлина необходимо за експонация, тъй като светодиодите светват с пълния си интензитет в момента на включване;
- генериране на UV без озон което е характерно при използване на лампи в UVC спектъра;
- сравнително безопасен за очите с изключение на високия интензитет;
- ниската консумация на устройството;
- равномерност на двата източника отгоре и отдолу при двустранната печатна платка;
- моментално достигане на максималния интензитет;
Използва се фоточувствителен лак POSITIV20, за който производителя пише, че е чувствителен в спектъра от 360nm до 410nm което е в рамките на UVA.
Експонирането се извършва с UV светодиоди със следните параметри:
- Emitted Colour: UV
- Size: 5mm
- Lens Colour: Water Clear
- Peak Wave Length: 390nm - 395nm
- Forward Voltage: 3.2V - 3.8V
- Reverse Current: 30uA
- Luminous Intensity: 2000mcd
- >Life Rating: 100 000 Hours
- Viewing Angle: 20 - 25 Degree
- Absolute Maximum Ratings (Ta=25°C)
  Power Dissipation : 80mw
  Continuous Forward Current : 30mA
  Peak Forward Current : 75mA
  Reverse Voltage : 5~6V
  Lead Soldering Temperature : 240°C (<5Sec)
  Operating Temperature Range : -25°C ~ +85°C
  Preservative Temperature Range : -30°C ~ +100°C
Светодиодите могат да се закупят чрез поръчка в eBayкато търсите: "1000 pcs 5mm UV LED"
Тестовете показват че при експониране от разстояние 60mm с протичащ ток през светодиода 20mA,
точката на успешна експонация е с диаметър 20mm при време 3min и не повече от 27mm при 7min.
Изчислено това показва висока интензивност на излъчвателя при ъгъл до 17,5° и минимална при ъгъл по-голям от 23,5°.
Стъклото с което се затискат фотошаблоните e стандартно с дебелината 10mm, което променя осветеността с 5%;

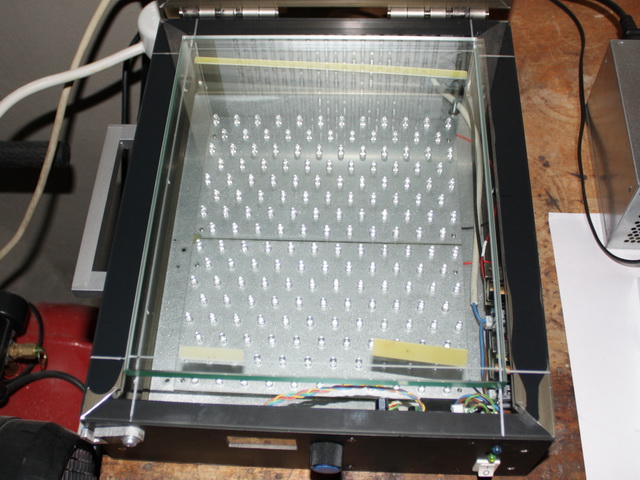

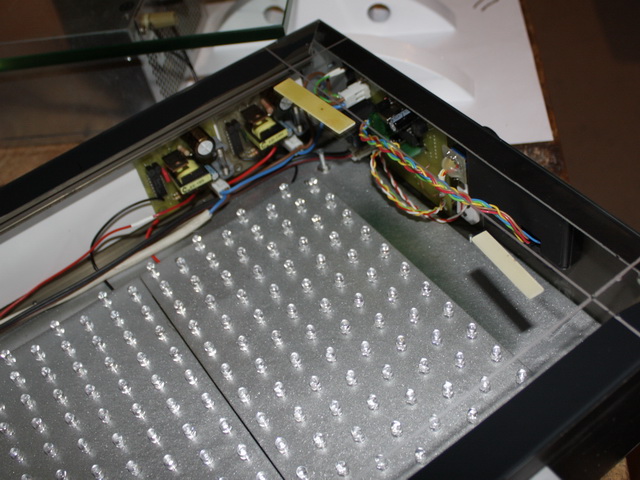

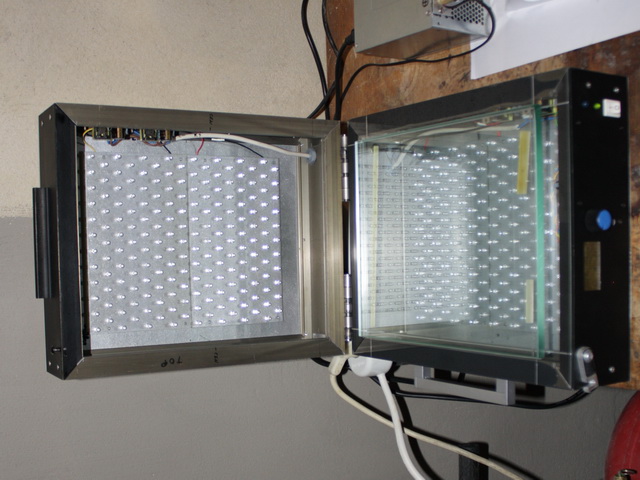

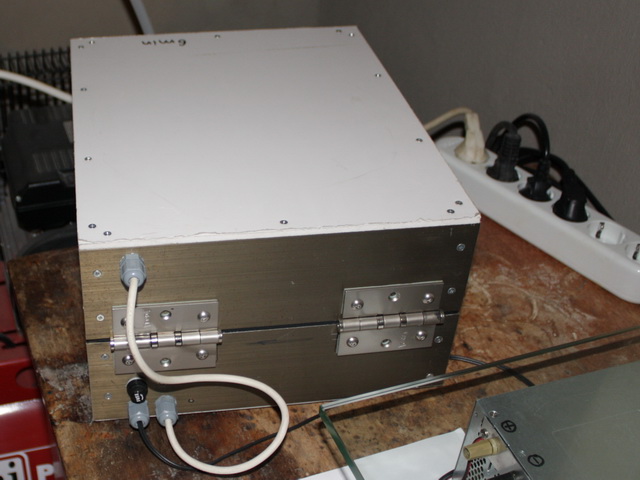

При двустранна печатна платка с размер на лист А4 са необходими 368 светодиода;

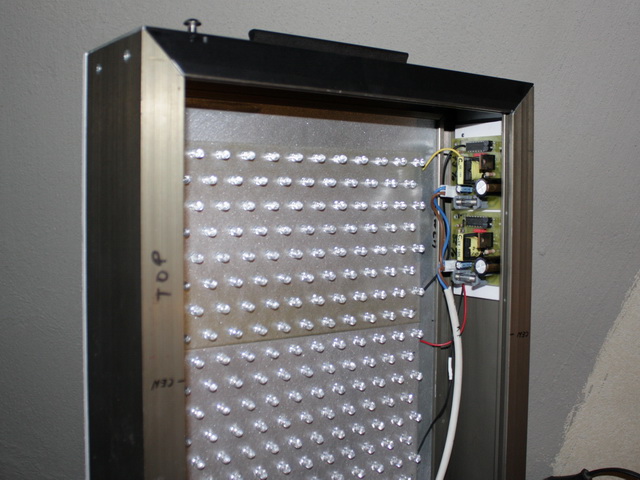

Диодите са последователно свързани по 92 в панел /два панела за горната и два за долната страна/, всеки панел се захранва от генератор на ток показан тук:

LZ4GV	Application	File Types	LEDLamp300_
Circuit diagram	трансформатора е от stand-by на импулсно захранване за компютър		Download
PCB	Вариант А транформатор		Download
PCB	Вариант B транформатор		Download
PCB	Вариант C транформатор		Download
PCB	Вариант D транформатор		Download
PCB	Вариант E транформатор		Download
Components			Download
магазин			Link

LZ4GV	Application	File Types	xxLED_
PCB	Panel with 100 diode		Download
PCB	Panel with 92 diode		Download
Components			Download
Sell			Link

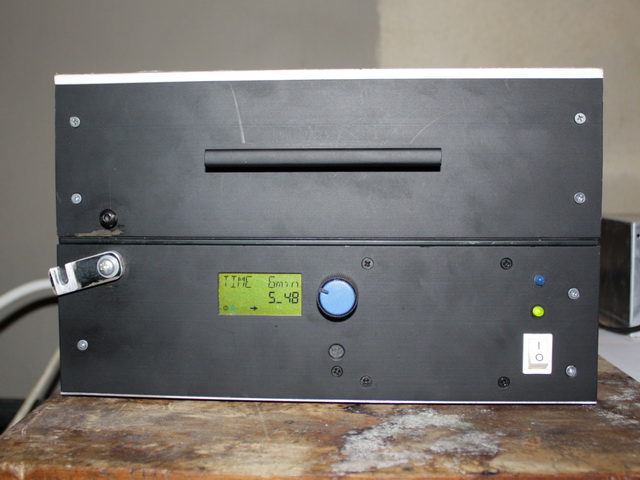

В кутията е поставен и таймер с звукова сигнализация с възможност за настройване на времето и следните възможности:
- Сигнализиране и изключване на излъчвателя след изтичане на времето;
- Сигнализиране след изтичане на настроеното време без да включва излъчвателя, това се използва за контрол при другите процеси на сушене или проявяване;

LZ4GV	Application	File Types	Relay_
Circuit diagram			Download
PCB	Ver.1		Download
PCB	Ver.2		Download
Software	PIC16...	.asm/.hex	Download
Components			Download
LCD индикатор			Link

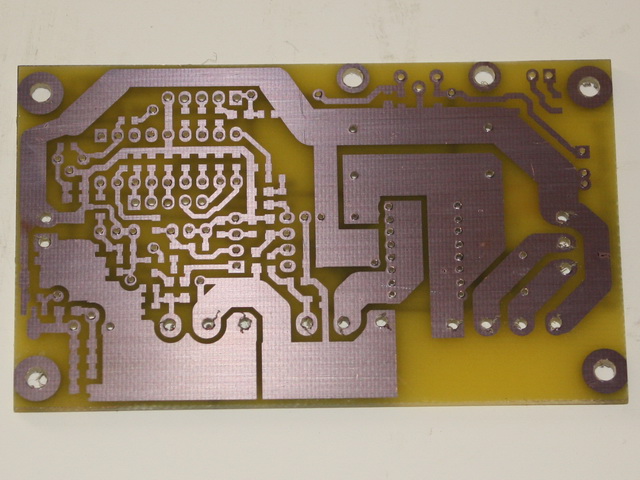

Ако се спазва точно процедурата може спокойно да направите печатна платка с ширина на пътечките до 0.2mm

Процедура за направата в домашни условия:

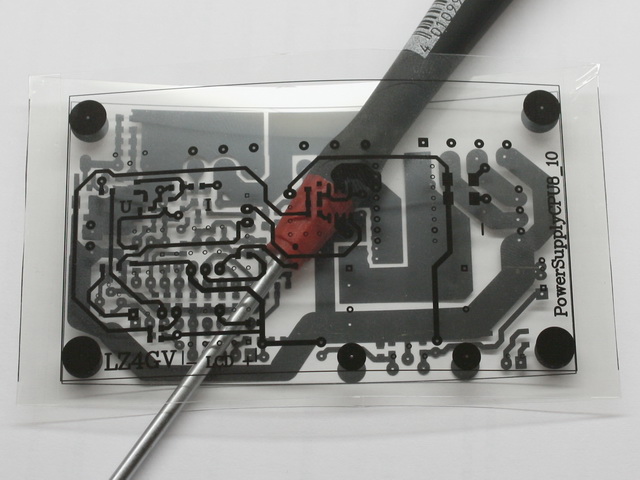

Принтира се шаблон /в рекламните агенции го наричат експониране/, като пътечките остават от вътрешната страна;

Режи се необходимото парче едно/дву фолиран текстолит посредством настолна ножица.

Пробива се в единия край.

Цената на текстолита е до 1лв. за 100cm²

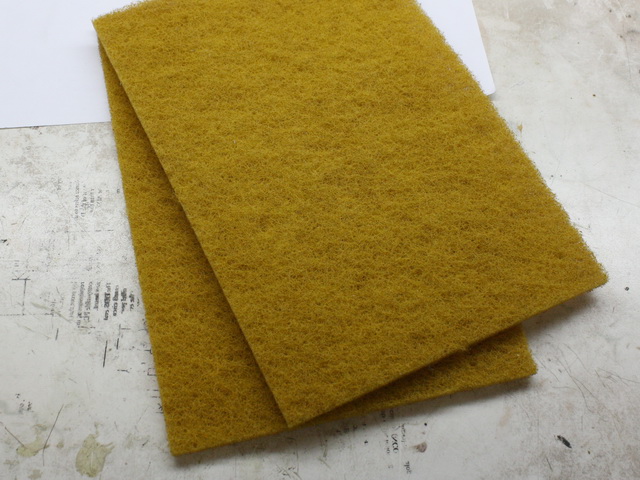

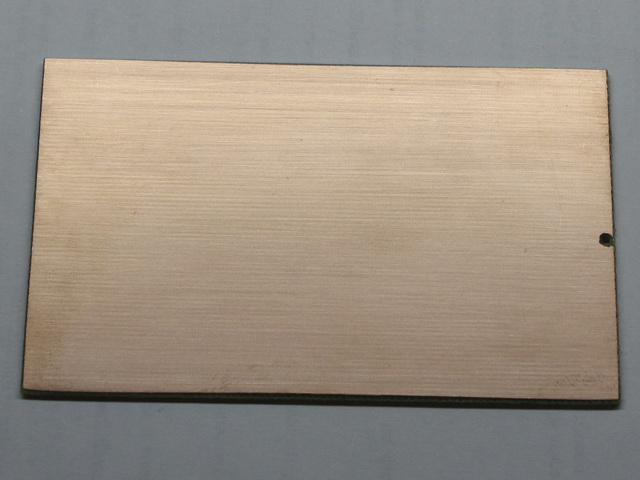

Почиства се от окиси посредством абразивна кърпичка /продава се в авто-бояджийските магазини/.

Ако правете повече от една платка, почистените ги оставяте в вана с вода за да не се окисляват докато обработвате другите

Подсушавате ги с памучни кърпа.

Почиствате ги внимателно с микрофибърна кърпа напоена в спирт 95% в една посока за да паднат всички власинки от повърхността.

Ако се използва влажно помещение за работа например маза.

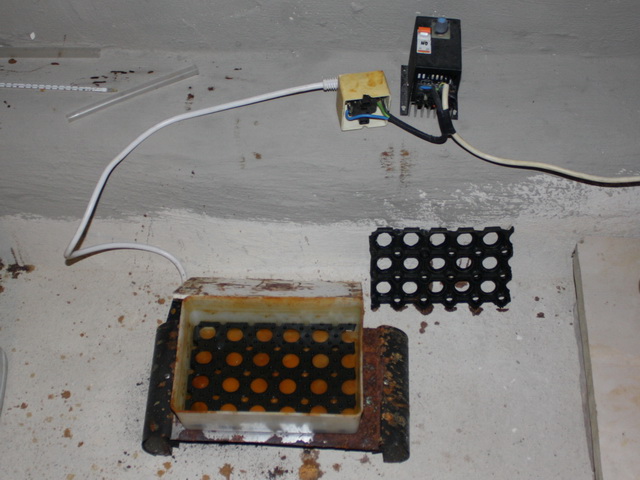

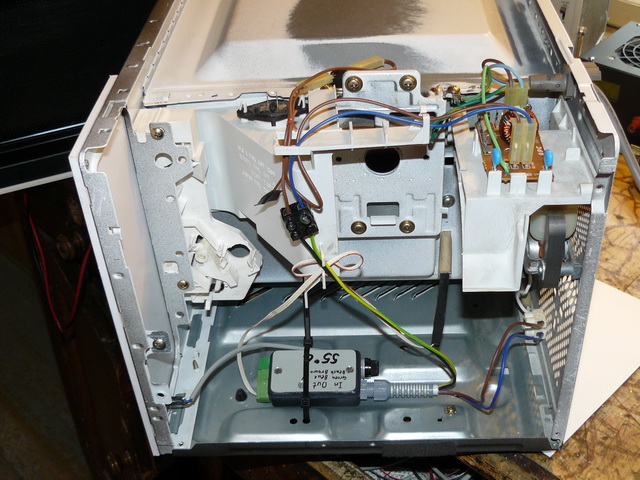

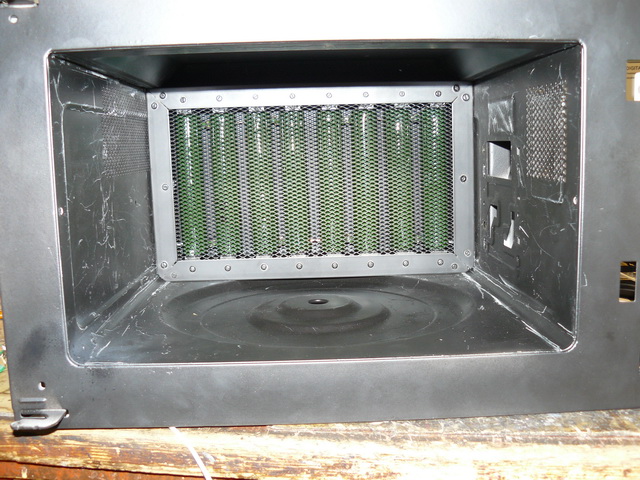

Без да се докосва с пръсти почистената платка се изсушава в сушилна.

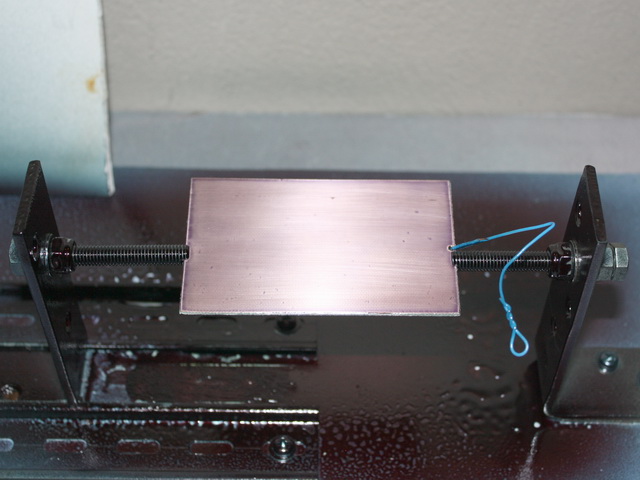

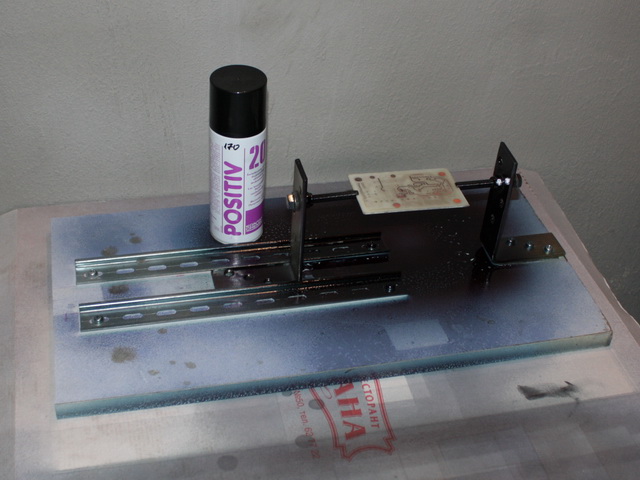

Все още топлия текстолит се поставя хоризонтално на стойката за двустранно боядисване и се нанася слой POSITIV20. Преди пръскане НЕ разклащайте флакона.

Пръска се по платката от разстояние 15cm хоризонтална линия по цялата дължина на платката, после втората линия се пръска до матовата част която създава първата линия и така нататък до като се напръска цялата платка, но само един слой лак.

Завърта се посредством болта и се пръска от другата страна.

След не повече от 1min се поставя отново в печката за сушене на лака.

Не пипайте платката отстрани с пръсти, защото по нея се кондензира влага която поврежда лака!

Разхода на лак е 1g за 40-65cm² зависи от нанасянето. В един флакон има около 180g лак с цена 26лв.

Разхода на лак е до 1лв. за 100cm² двустранен текстолит.

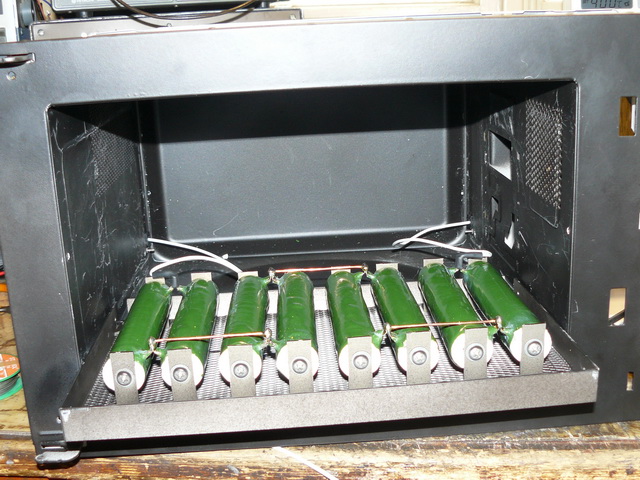

Платката се поставя в сушилната, капака се затваря и стоят на тъмно!

Сушенето трае не по-малко от 20min при температура не по-висока от 65˚C.

След като изсъхне лака внимавайте да не го увредите механично или осветите с UV.

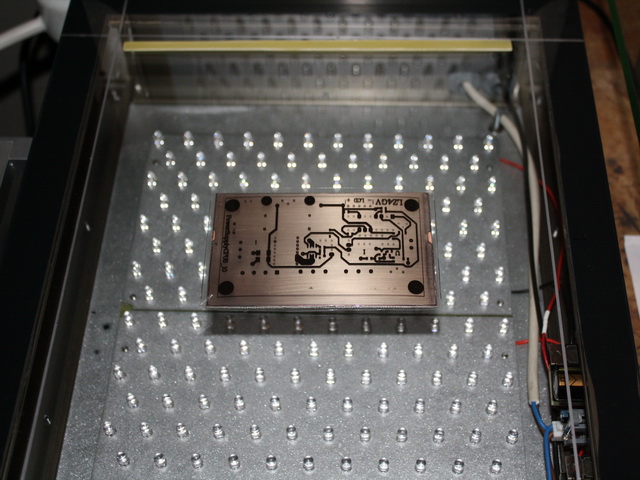

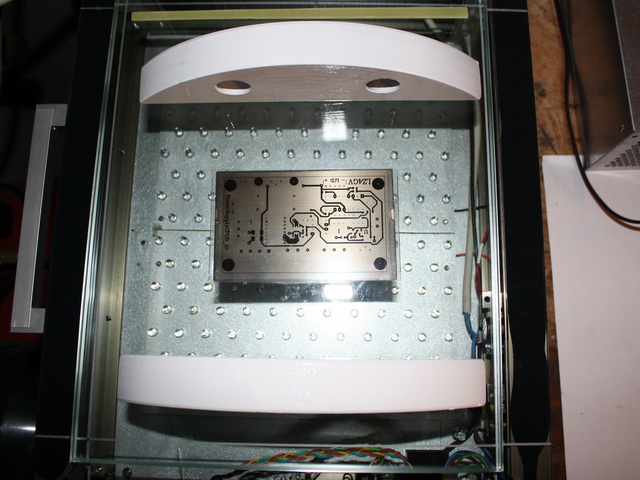

Върху вече сухия лак се поставя шаблона.

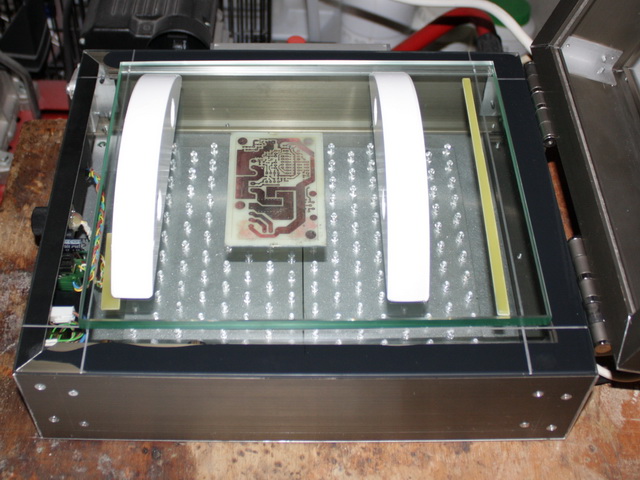

Шаблона се затиска с дебело 10mm стъкло и допълнителни тежести в двете страни от 1kg.

Поставя се парче текстолит в единия край за да не се кандилка стъклото.

Проверява се дали е прилепнал добре шаблона към текстолита.

Включват се светодиодите за период 1min в редки случай до 3min.

Ако се образуват петна от по-дебел слой лак просто я светнете повече време 2-3min.

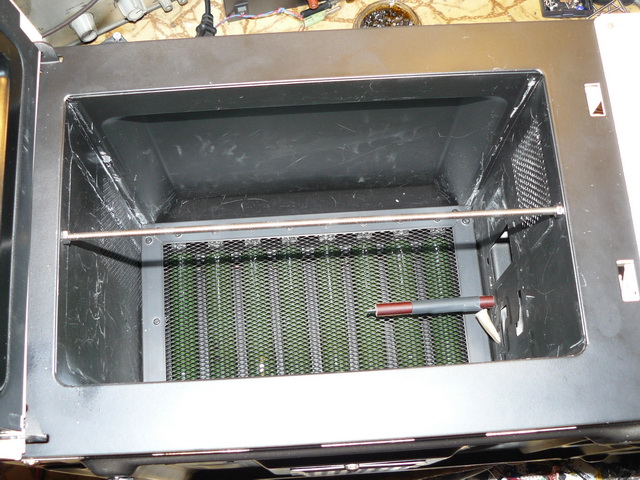

Платката се поставя да виси на телче.

Прави се разтвор на 7грама натриева основа (NaOH в чист вид) и 1литър дестилирана вода.

Потапя се платката в разтвора, и се движи интензивно 10секунди за да паднат въздушните мехурчета по повърхността и, след това се оставя да стой 40 секунди неподвижно, след това в продължение на 10-20 секунди се движи последователно напред и назад докато се измие излишния лак.

Внимавайте платката да не ляга плътно на дъното!

Не прекалявайте с времето защото тънките пътечки ще изтънеят или изчезнат.

Ако притежавате везна 7g е теглото на 1лв.

Извадете печатната платка и я потопете в вода.

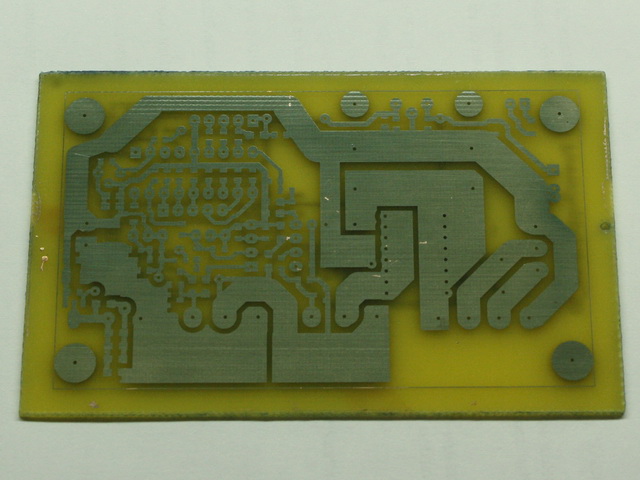

Огледайте я за петна останали от фото-лака по повърхността която ще се ецва, ако има повторете процедурата.

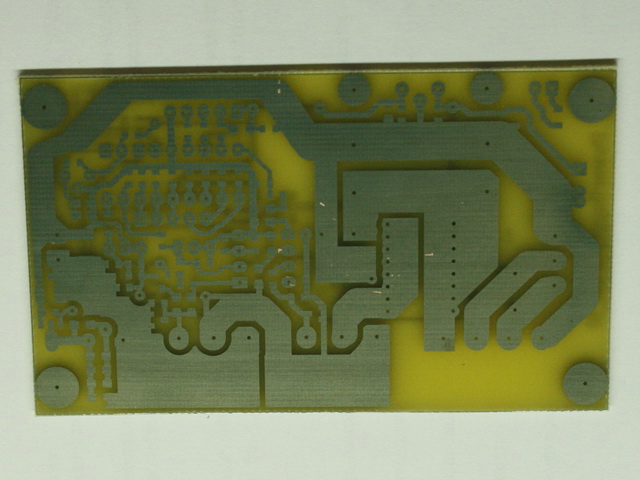

Огледайте пътечките, лака трябва да е фин и плътен без ситни точици по него, ако има повторете процедурата.

Лака може да е с толкова тънък слой, че да не личи докато не го пуснете в ферихлорида, това не е проблем защото проявения лак е много устойчив на ферихлорида.

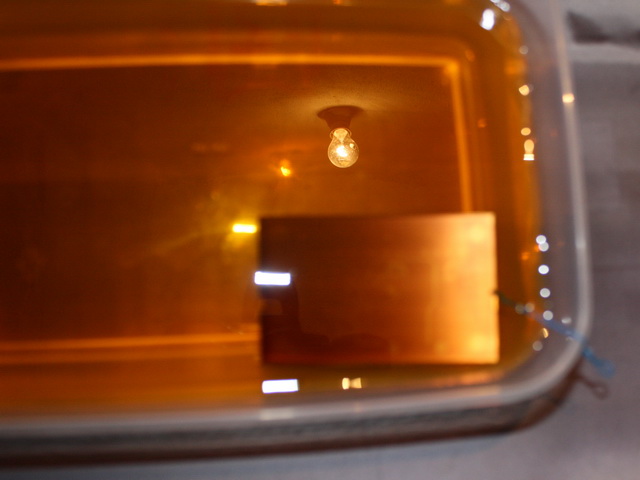

Загряваме разтвора на FeCl₃ до 45˚C и поставяме печатната платка в него. Обръща се през 5min,защото разяждането от долната страна протича по-бързо. При нов разтвор е готова след 10min.

Концентрацията на разтвора е 1kg железен (III) хлорид ч.з.а. в 3 литра дестилирана вода.

35% разтвор на технически FeCl₃ може да се закупи от химически магазин с цена 6лв. за 5литрa туба.

1л. от разтвора се насища при разяждането на до 1500cm² мед с дебелина 35µm, което прави 0,08лв. за 100cm² текстолит.

FeCl₃ + Cu → FeCl₂ + CuCl

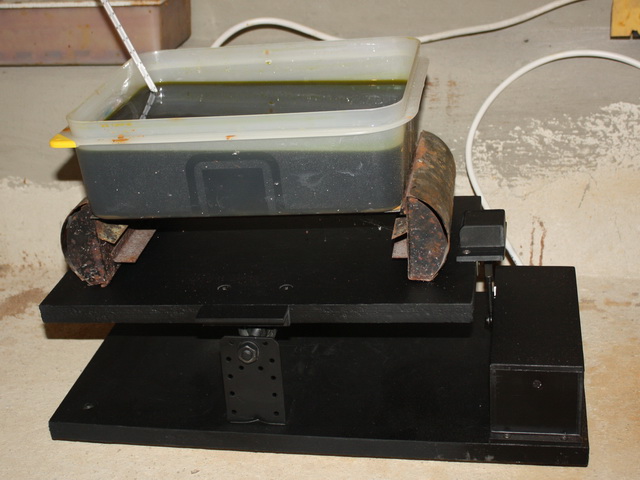

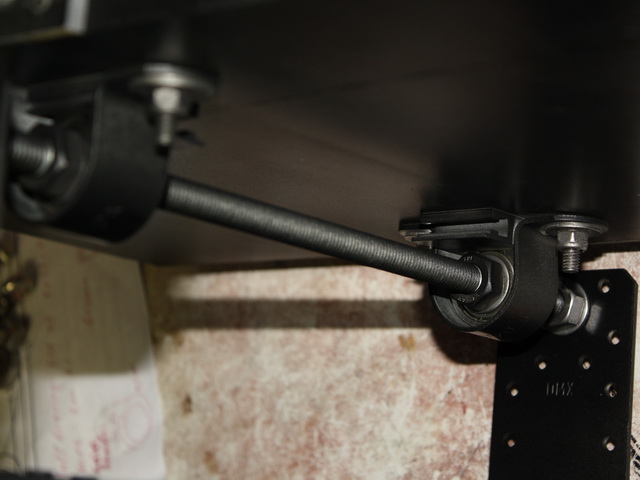

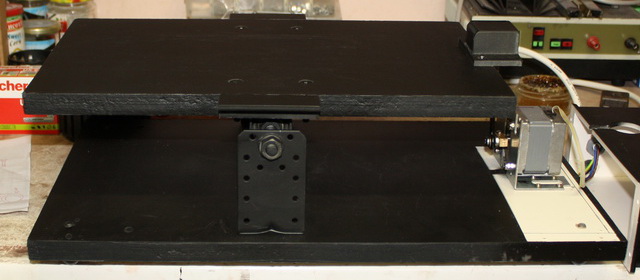

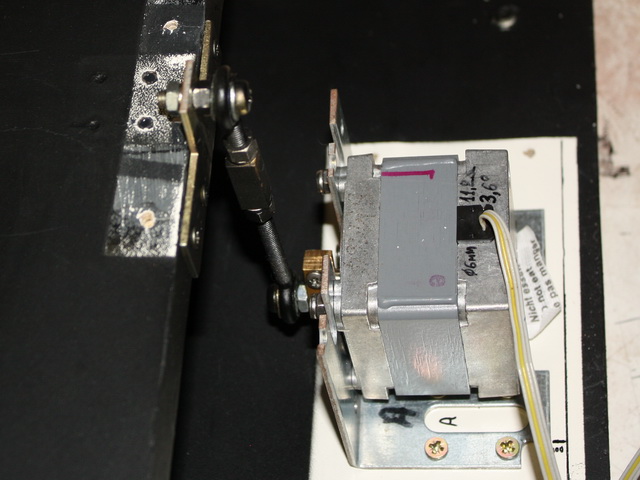

Ако люлеете ферихлорида процеса протича по-бързо.

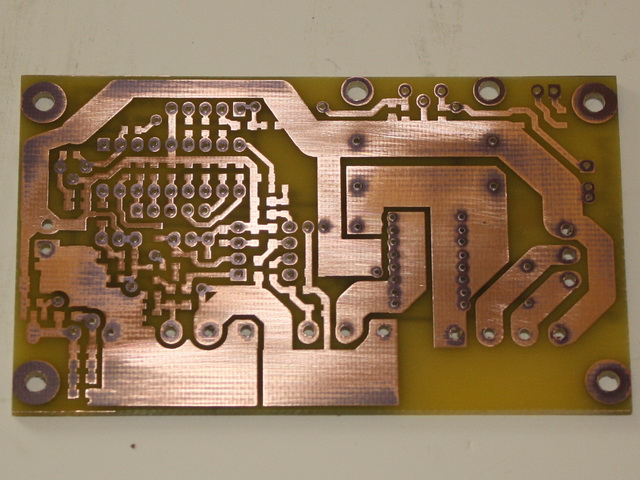

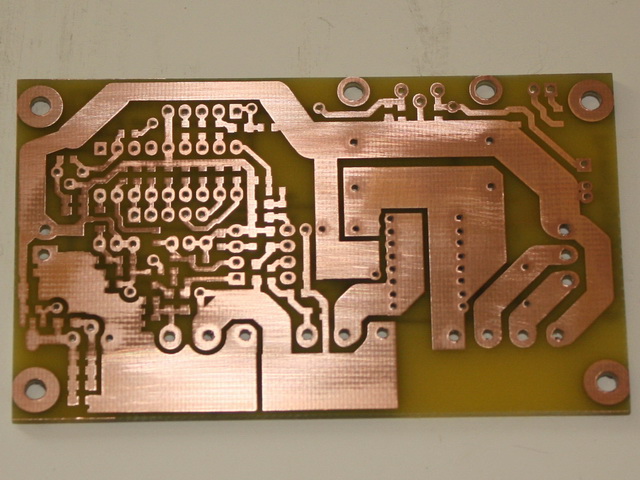

Измиваме платката обилно с вода.

Отрязва се по контура /пътечка с дебелина 0,2mm/ с настолна ножица.

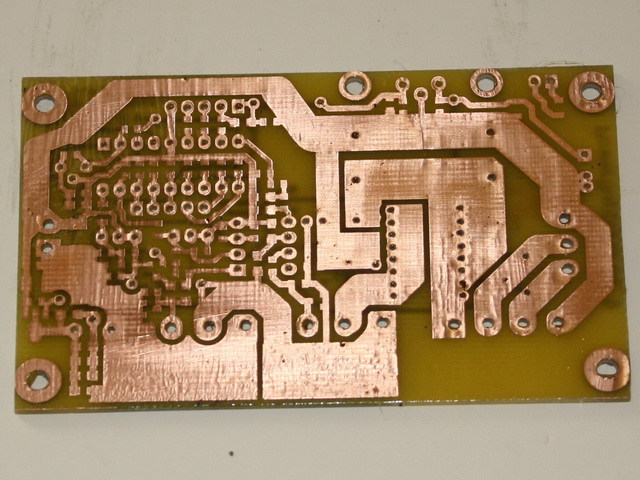

Разпробива се печатната платка.

Най-добре се получава с високооборотна машина над 30000rpm и Tungsten carbide свредла.

Свредлата са с опашка 1/8" или 3.17mm, за което е необходима ЕР11 цанга за диаметър 3,5 - 3.0mm.

Шукри се с водна шкурка 1000 до премахване на дефектите по отворите причинени от разпробиването.

Ако използвате високооборотно пробиване такива липсват.

Почиства се останалия фото-лак с ацетон.

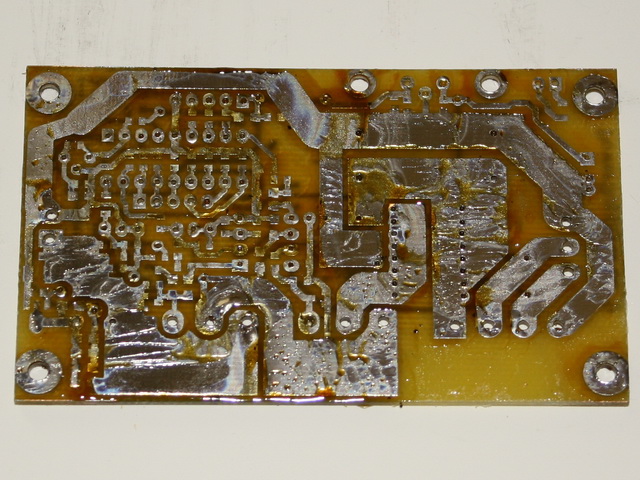

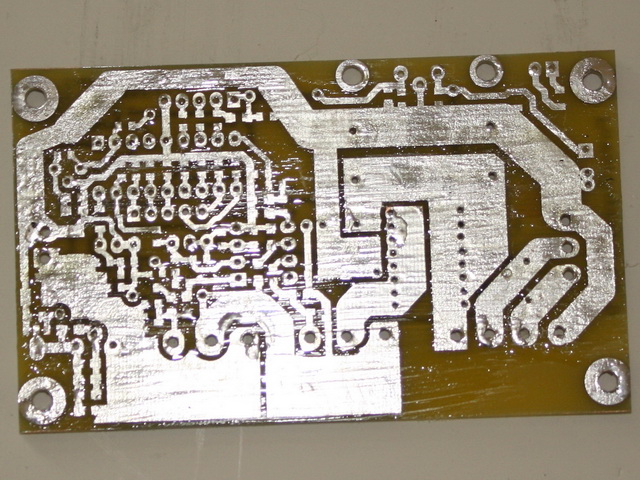

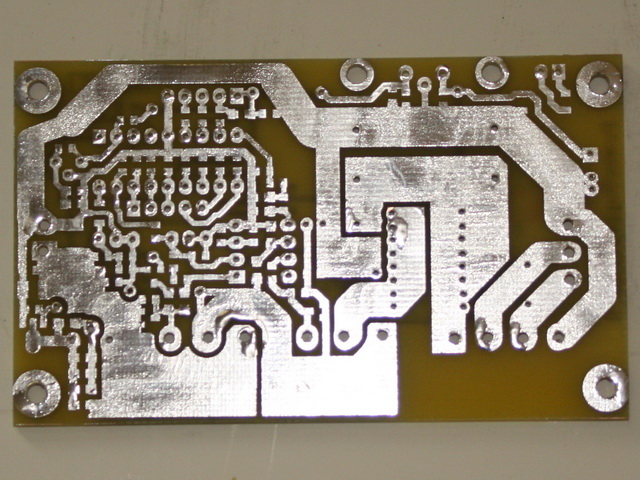

Намазваме платката с разтвор на колофон.

Колофона се натрошва и се поставя в буркан изсипва се върху него кореселин на фирма "Свежест"-Добрич, изчакват се няколко дена да се разтвори и утаи, изсипва се разтвора в чист буркан утайката се изхвърля.

Колофон може да се купи от химически магазин 1kg с цена 5лв.
