ESR Meter
-
Low Equivalent Series Resistance:
Измерва съпротивление от 5mΩ до 500mΩ;
Използва се синусоидален генератор с честота около 100KHz;
Амплитудата в измервателната верига е 50mVp-p;
-
Method of operation:
За измерване се използва двоен високочестотен логаритмичен усилвател с изход разликата от двата сигнала;
Логаритмичното измерване позволява точно измерване при ниско съпротивление;
Изходното напрежение от логаритмичния усилвател се преобразува в показание посредством микроконтролера;
Има вградена таблица за съпротивлението на ESR кондензатори от среден клас;
Чрез бутона "MENU" се избира напрежението на измервания кондензатор;

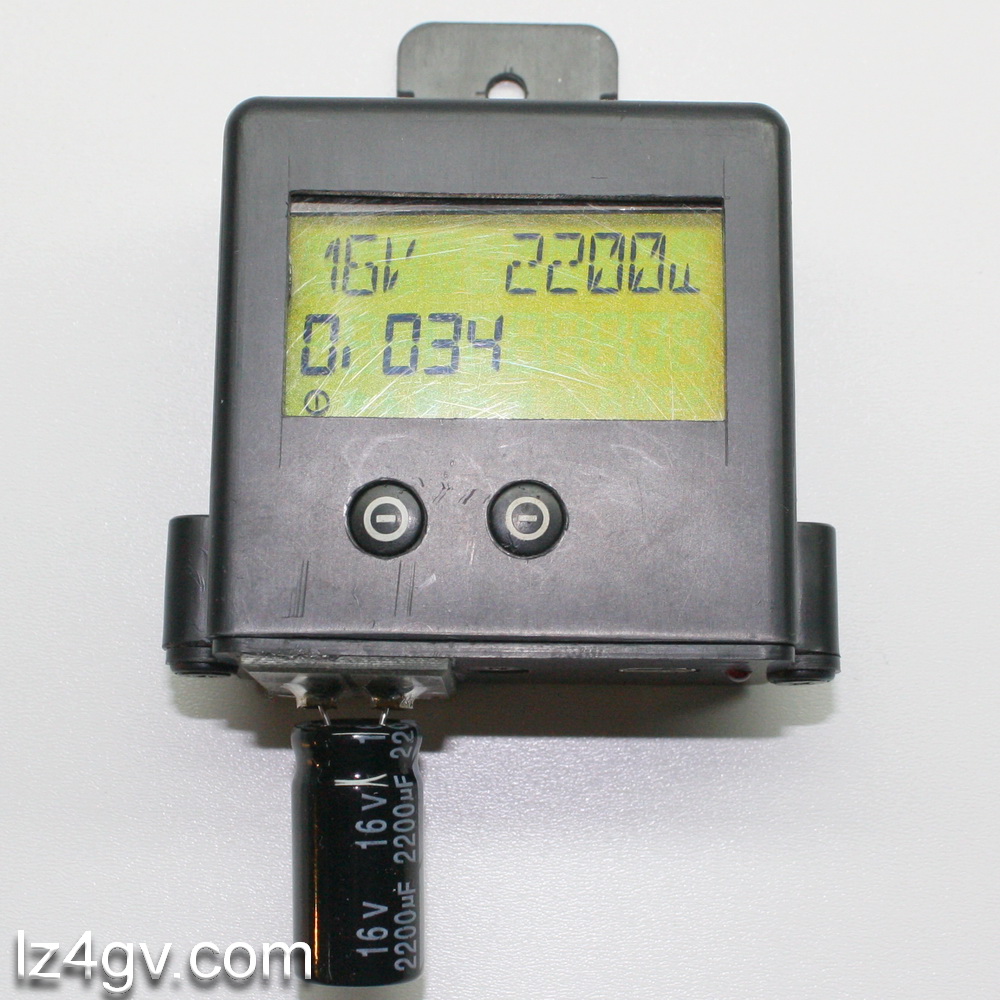

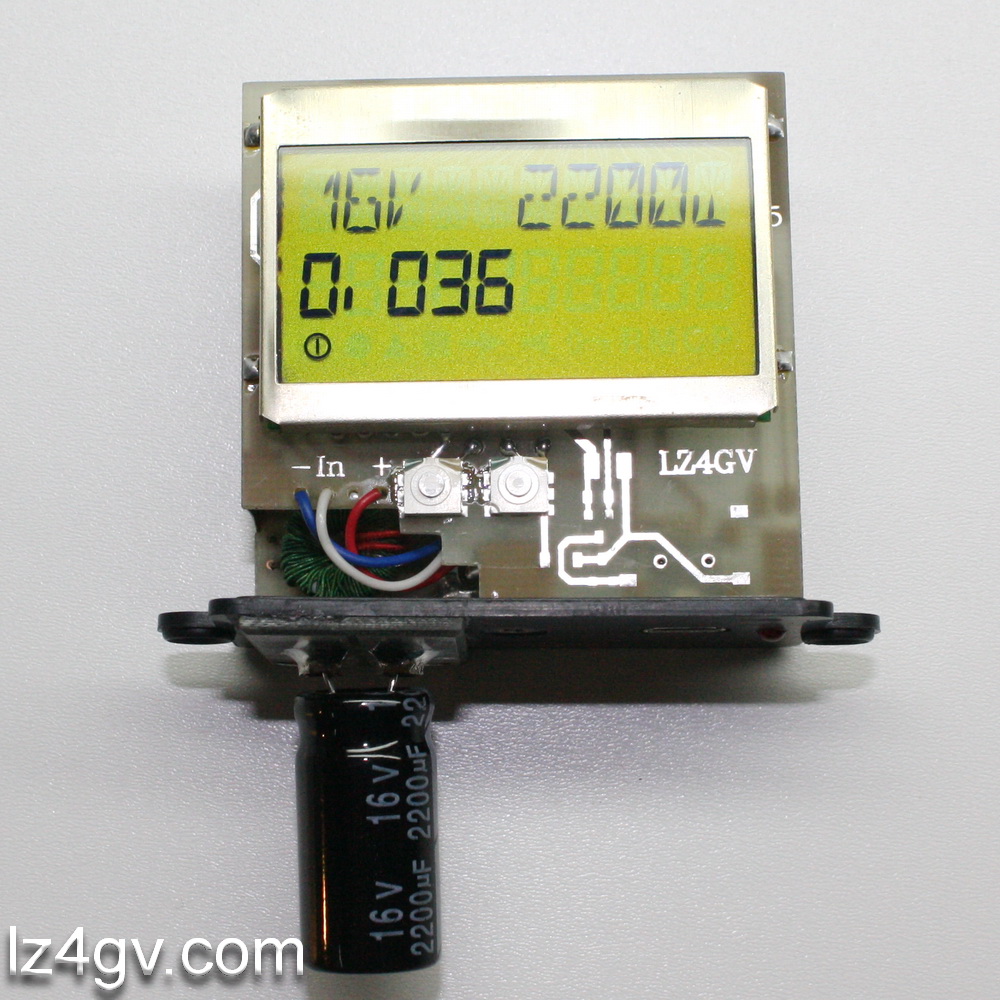

Първия ред показва настроеното от нас напрежение и стойността на капацитета на който би трябвало да отговаря измервания кондензатор;
Втория ред показва съпротивлението в Ω, то не зависи от настроеното напрежение;

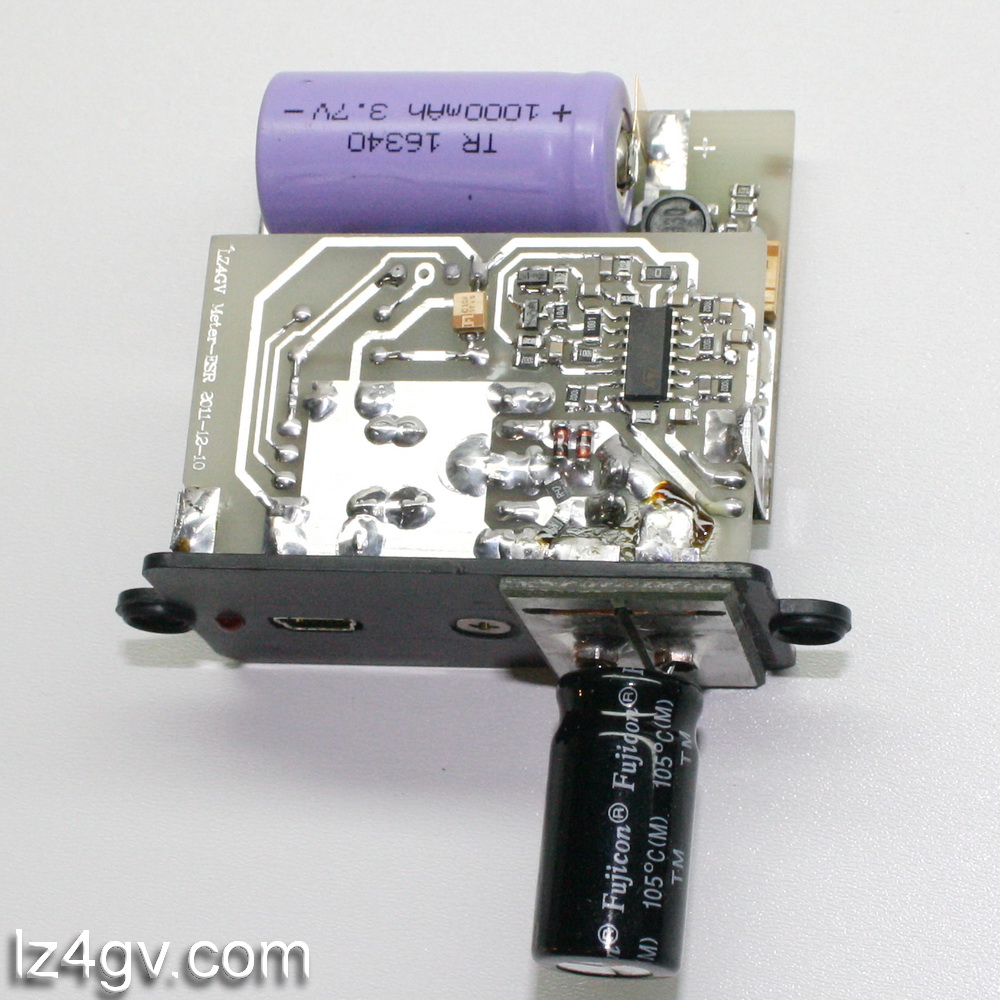

Захранва се от Li-Ion акумулаторна батерия която се зарежда през mini USB от компютър или адаптер;
LZ4GV |
Application | File Types | Meter-ESR_ |
| Schematic |  |
Download | |
| PCB Composite Drawing | |
Download | |
| Components | |
Download | |
| Sell |  |
Link |
- LCD Display
LZ4GV |
Application | File Types | LCD-Dysplay_ |
| Schematic | |
Download | |
| PCB Top Layer | |
Download | |
| PCB Bottom Layer | |
Download | |
| PCB Composite Drawing | |
Download | |
| ASM Source Code | PIC12F683 | .zip | Download |
| AD8302 R - dB - V | Таблица за преобразуване съпротивление в напрежение | Excel | Download |
| Components | |
Download | |
| Sell | |
Link |
