Photodynamic therapy red light source

В интернет има много информация относно ползите за човека при използвана на червена светлина, затова тук ще наблегна само на техническата част и практическото използване на уреда.

При този уред се набляга в излъчване на по-голяма енергия върху малка площ. Целта е достигане на по-дълбоки зони в човешкото тяло, като мускули, стави, сухожилия и други. Именно в това е разликата от конвенционалните със много на брой малки светодиоди работещи на голяма площ и имащи ефект само върху кожата./

Уреда излъчва червен светлинен импулс с точно определена дължина на вълната 625 нано метра и продължителност 1 секунда, изчаква 2 секунди и излъчва отново импулс това продължава докато не се изключи от бутона.

По време на светене може да се усети леко затопляне на кожата, след това следва пауза, през която не свети за да се охлади тъканта.

Енергията което се отделя от източника е настроена на 1J за всеки генериран импулс.

Площ на третиране 8 cm2.

При необходимост от третиране на по голяма площ източника се премества и отново се изчаква достигането на необходимата доза.

При задълбочено проведените тестове се установиха примерни дози при различните приложения:

Технически характеристики на излъчвателя:

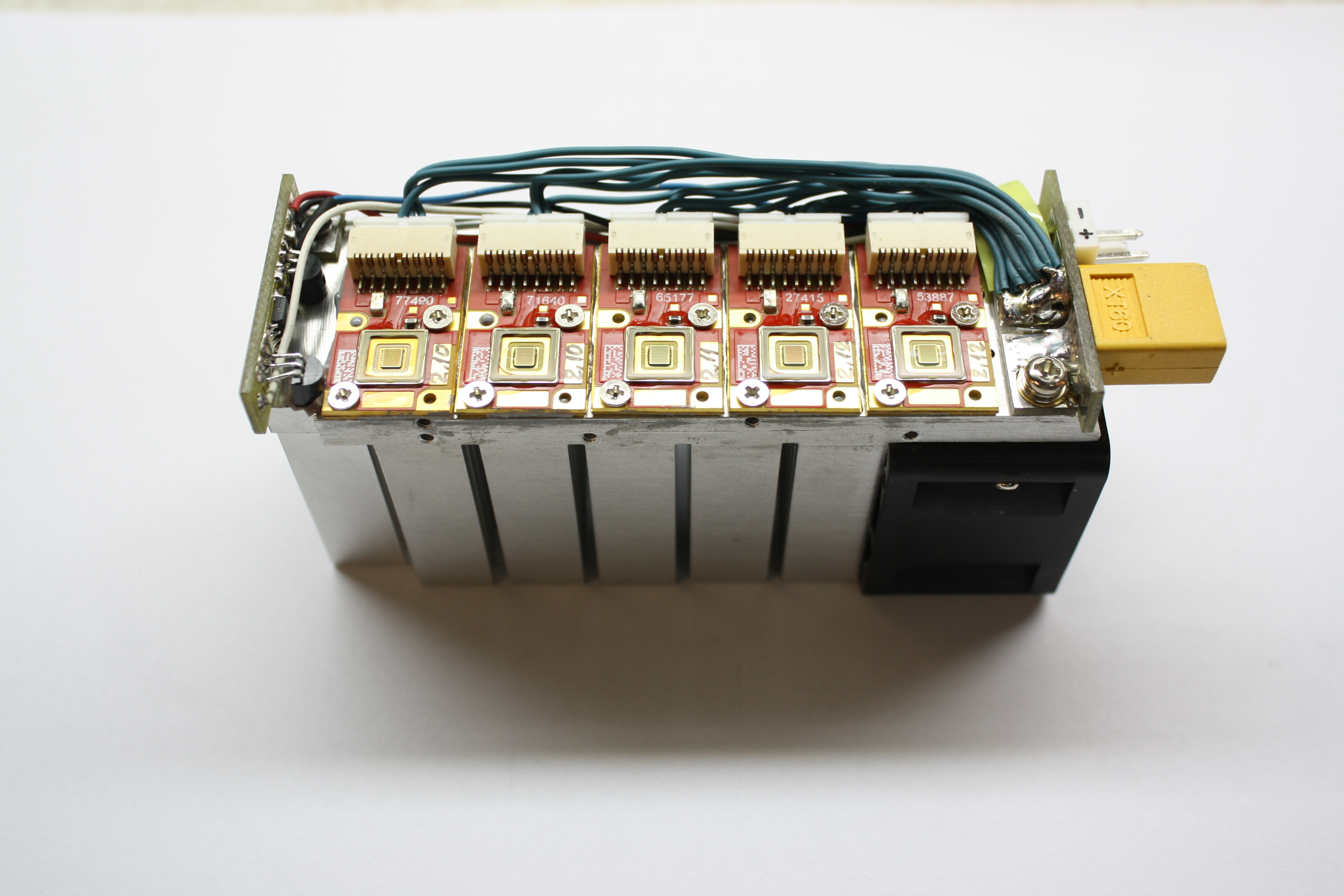

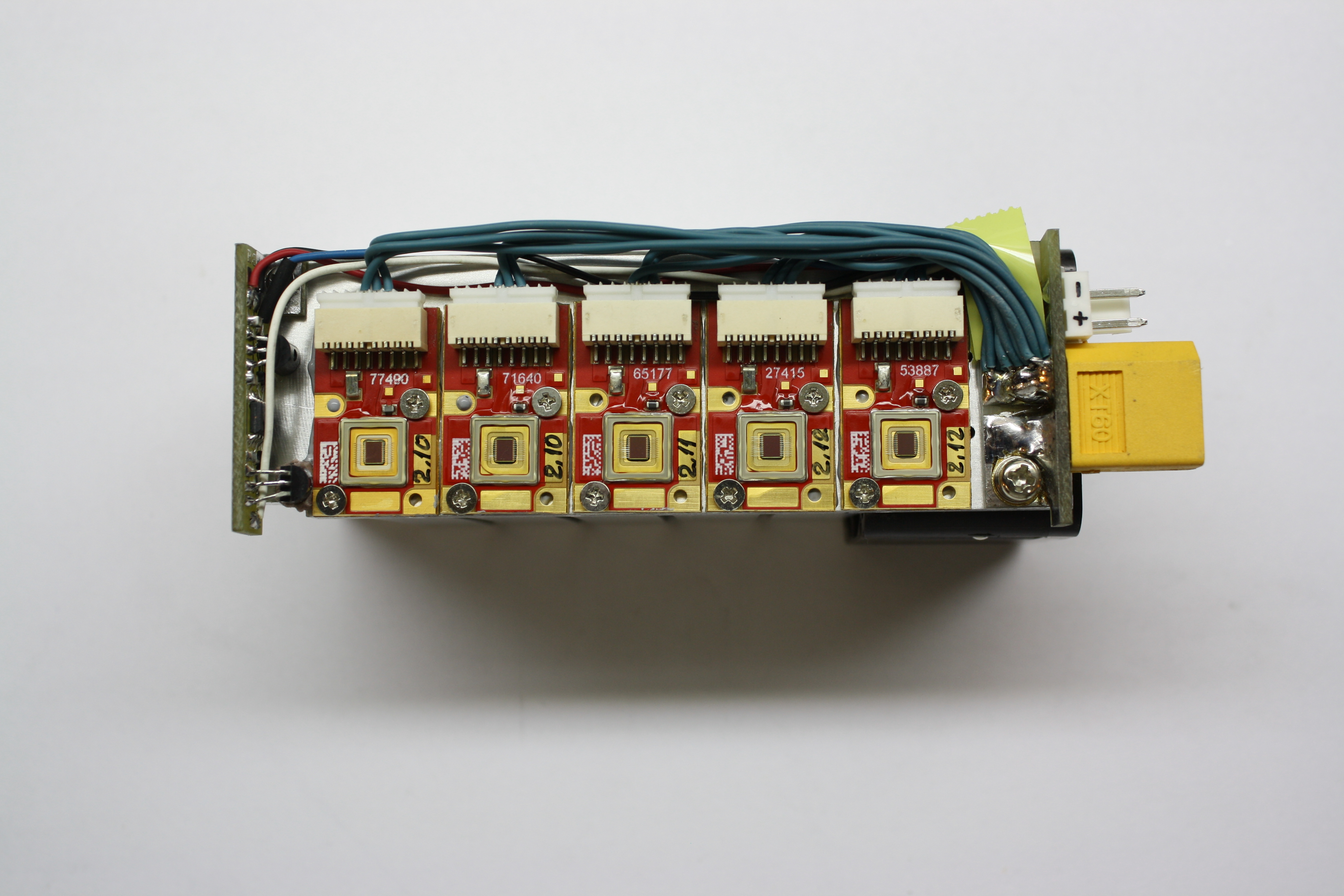

За изпълнението на източника са избрани 5 броя светодиоди с идентични параметри на американската компания Luminus модел PT54 със следните параметри:

Dominant Wavelength: 625nm +/- 5nm

Radiometric Flux: 5 x 1W

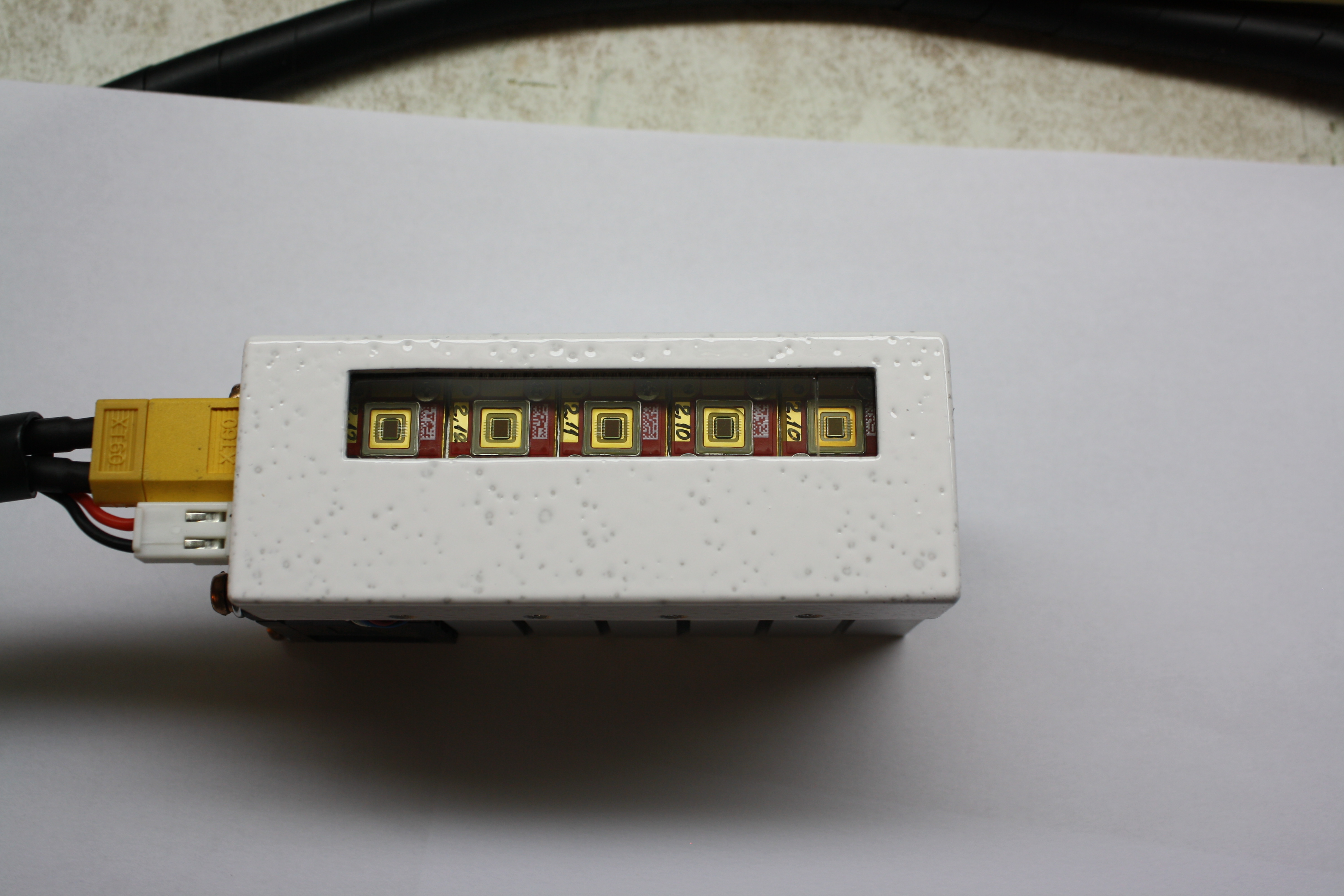

С тях се окомплектова източника на червена светлина, по-нататък ще се нарича „Глава“.

Светодиодите излъчват много висока енергия от малка площ и са със живот по-голям от 120 000 часа.

При работа в импулсен режим на източника 1 секунда свети 2 секунди е изгаснал живота му се изчислява на 40 години постоянна работа.

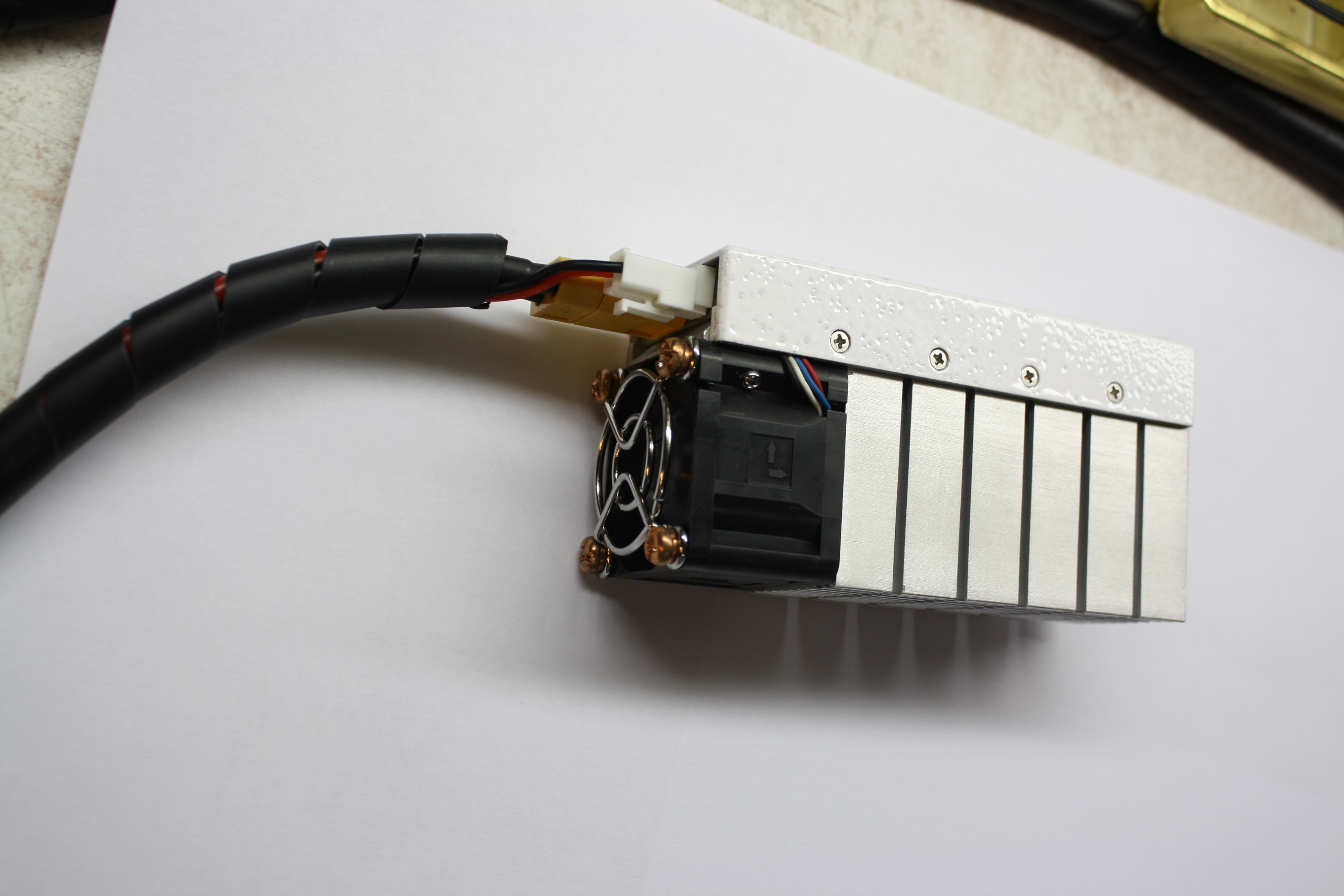

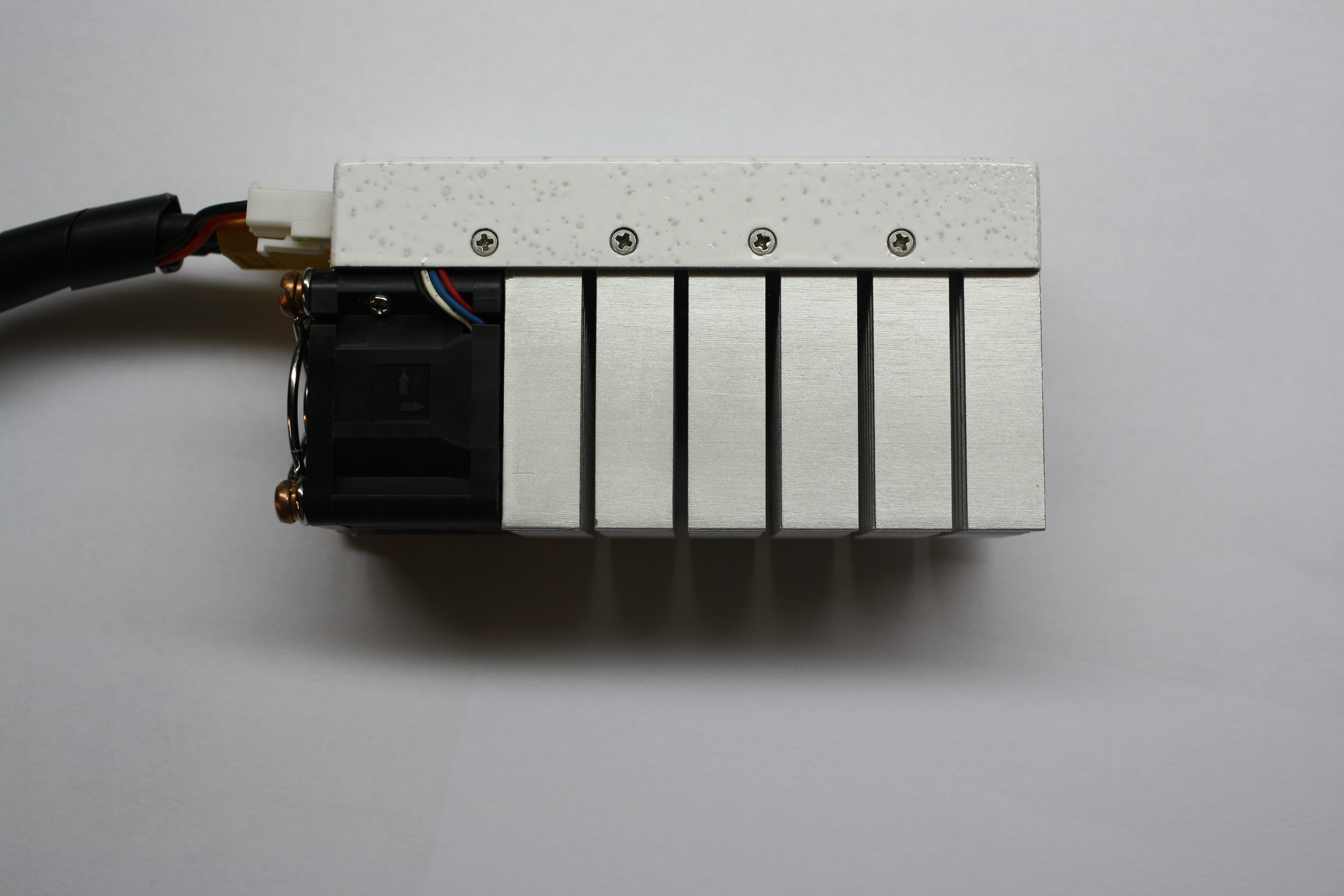

За охлаждане на главата се използва вентилатор монтиран върху корпуса му с вграден регулатор на оборотите във зависимост от температурата на излъчвателите.

Излъчващата глава е със следните параметри:

Light area: 8cm2

Energy: 1W/cm2

Energy dose for 1 pulse: 1J

За захранване на главата се използва източник на константен ток, по-нататък ще се нарича „Драйвер“. Той представлява DC/DC преобразовател с CC функция. И е със следните параметри:

Input Voltage: 12V

Output Current: 25A

Max. Output Voltage: 3V

В драйвера се формира импулса от 1 секунда, паузата и всички параметри за правилното функциониране на главата.

За захранване се използва стандартен захранващ източник наричан по нататък „Захранване“ който е със следните параметри:

Input Voltage: 100-240V~ / 4A / 50-60Hz

Output Voltage: 12Vdc / 18A
